Sensori con Arduino

Sensore di temperatura LM35

Sensore di temperatura LM35 - Sensori con Arduino

Descrizione

In questo video impareremo ad usare un sensore di temperatura analogico LM35. Vedremo come realizzare il circuito base e il relativo sketch per misurare le temperature con Arduino.
Impareremo, inoltre, come modifcare il circuito e lo sketch in modo da poter misurare anche le temperature sotto lo zero.

Scarica le risorse

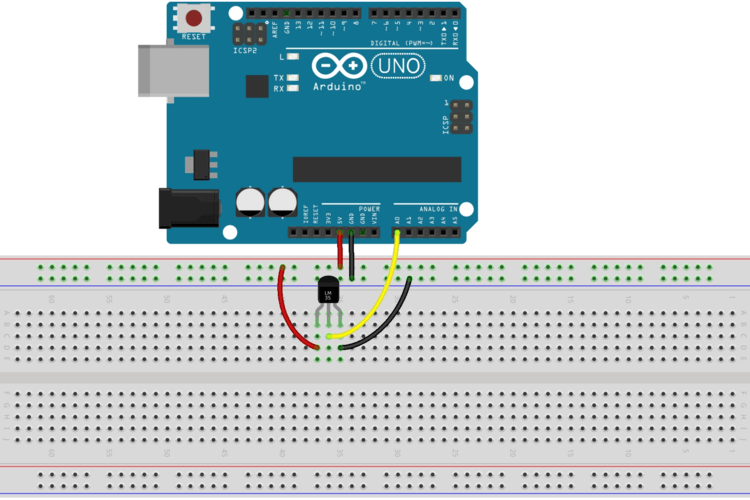

Progetto: LM35 (base)

Schema

Componenti

Codice

#define PIN_LM35 A0void setup(){  Serial.begin(9600);}void loop(){  int valore = analogRead(PIN_LM35);  //float mV = valore / 1023.0 * 5000;  //float temperatura = mV / 10;  float temperatura = valore / 2.046;  Serial.print("Temp.: ");  Serial.print(temperatura);  Serial.println("°C"))  delay(500);}
scarica il file

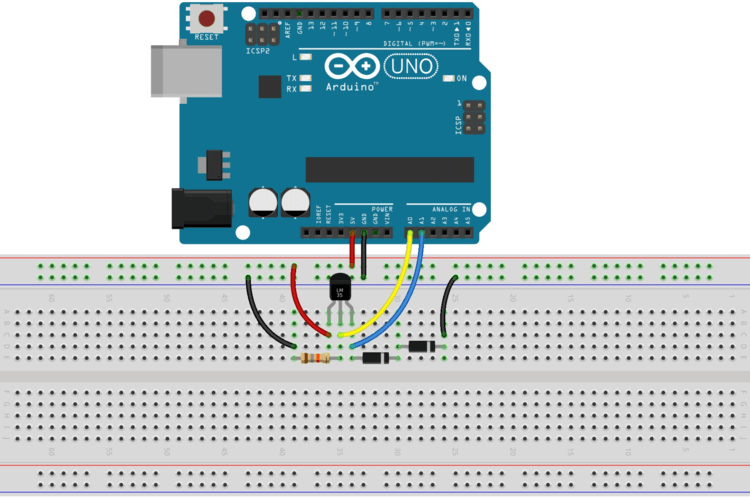

Progetto: LM35 (esteso)

Schema

Componenti

Codice

#define PIN_LM35 A0#define PIN_VREF A1void setup(){  Serial.begin(9600);}void loop(){  int valore = analogRead(PIN_LM35);  int Vref = analogRead(PIN_VREF);  //float mV = (valore-Vref) / 1023.0 * 5000;  //float temperatura = mV / 10;  float temperatura = (valore-Vref) / 2.046;  Serial.print("Temp.: ");  Serial.print(temperatura);  Serial.println("°C"))  delay(500);}
scarica il file
