Descrizione

Nella nona puntata di questo tutorial su Arduino impareremo ad usare un LED RGB. Vedremo, quindi, come realizzare i collegamenti per poterlo utilizzare e scriveremo degli sketch in modo da ottenere varie tonalità di colore.
Oltre ad accendere il LED RGB con diversi colori, impareremo a realizzare l'effetto fade dei colori, che ci permetterà di cambiare le tontalità in modo graduale.

Scarica le risorse

Progetto: LED RGB

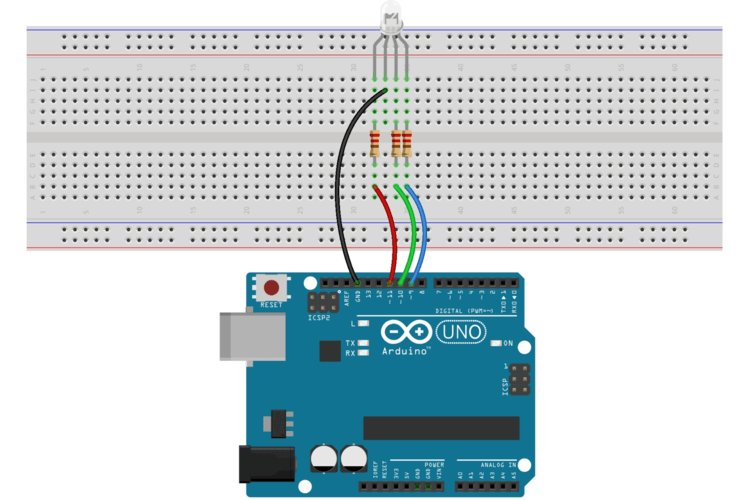

Schema

Componenti

Codice

int rossoPin = 11;int verdePin = 10;int bluPin = 9;void setup(){  pinMode(rossoPin, OUTPUT);  pinMode(verdePin, OUTPUT);  pinMode(bluPin, OUTPUT);}void loop(){  rgb(25500);  delay(1000);  rgb(2552550);  delay(1000);  rgb(02550);  delay(1000);  rgb(0255255);  delay(1000);  rgb(00255);  delay(1000);  rgb(2550255);  delay(1000);}void rgb(int rosso, int verde, int blu){  analogWrite(rossoPin, rosso);  analogWrite(verdePin, verde);  analogWrite(bluPin, blu);}
scarica il file

Progetto: RGB fade

Schema

Componenti

Codice

int rossoPin = 11;int verdePin = 10;int bluPin = 9;void setup(){  pinMode(rossoPin, OUTPUT);  pinMode(verdePin, OUTPUT);  pinMode(bluPin, OUTPUT);}void loop(){  for(int i = 0; i < 256; i++){    rgb(255-i, i, 0);    delay(10);  }  for(int i = 0; i < 256; i++){    rgb(0255-i, i);    delay(10);  }  for(int i = 0; i < 256; i++){    rgb(i, 0255-i);    delay(10);  }}void rgb(int rosso, int verde, int blu){  analogWrite(rossoPin, rosso);  analogWrite(verdePin, verde);  analogWrite(bluPin, blu);}
scarica il file
