Descrizione

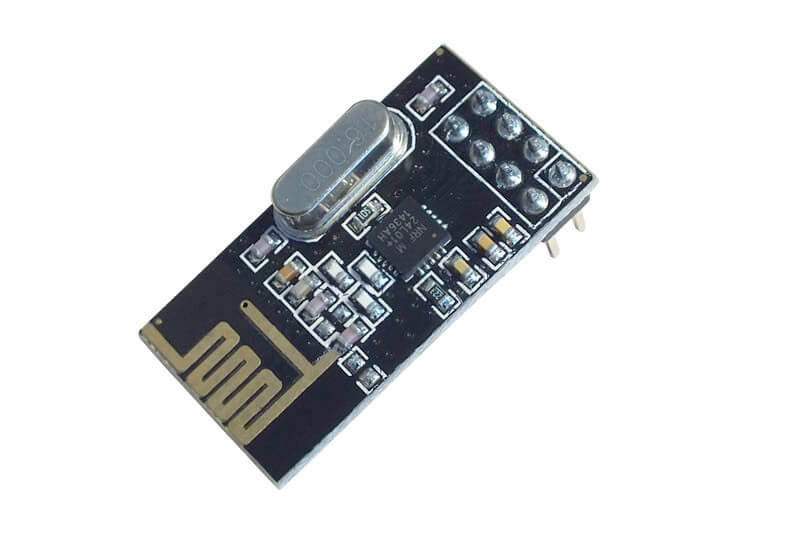

In questo video scoprirai come usare dei moduli wireless nRF24L01+ con Arduino.

Tramite degli esempi imparerai come inviare i messaggi e come effettuare la comunicazione bidirezionale senza fili tra due o più schede Arduino.

Scarica le risorse

Progetto: Wireless (monodirezionale)

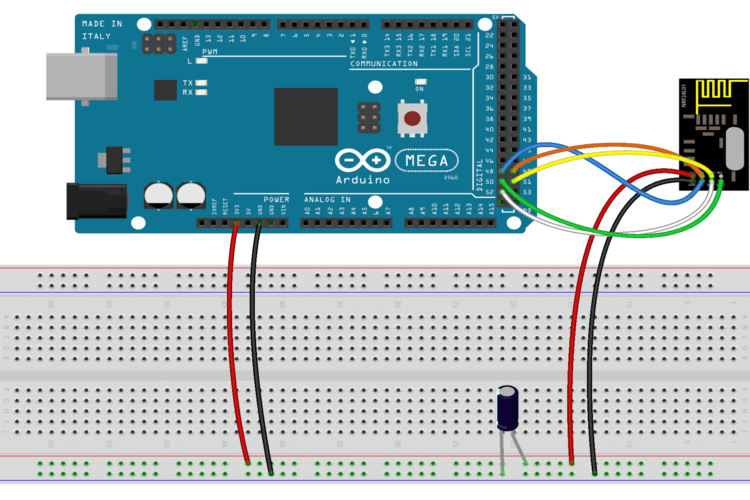

Schema

Componenti

Codice

#include <SPI.h>#include <nRF24L01.h>#include <RF24.h>RF24 wireless(109);const byte address[6= "00001";const char msg[] = "Tutorial di Arduino";void setup() {  Serial.begin(9600);  wireless.begin();  wireless.setChannel(125);  wireless.openWritingPipe(address);  wireless.setPALevel(RF24_PA_LOW);  wireless.stopListening();}void loop() {  bool result = wireless.write(&msg, sizeof(msg));  if (result) {    Serial.println("Comunicazione inviata correttamente");  } else {    Serial.println("Errore: messaggio non ricevuto");  }  delay(1000);}
#include <SPI.h>#include <nRF24L01.h>#include <RF24.h>RF24 wireless(4849);const byte address[6= "00001";void setup() {  Serial.begin(9600);  wireless.begin();  wireless.setChannel(125);  wireless.openReadingPipe(1, address);  wireless.setPALevel(RF24_PA_LOW);  wireless.startListening();}void loop() {  char msg[32= {0};  if (wireless.available()) {    wireless.read(&msg, sizeof(msg));    Serial.println(msg);  }  delay(10);}
scarica il file

Progetto: Wireless (bidirezionale)

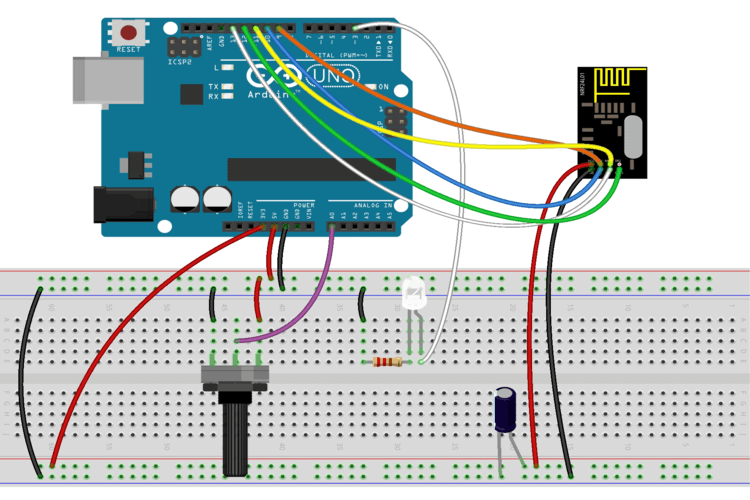

Schema

Componenti

Codice

#include <SPI.h>#include <nRF24L01.h>#include <RF24.h>#define POTENTIOMETER_PIN A0#define LED_PIN 3RF24 wireless(109);const byte addresses [][6= {"node1""node2"};int ledCount = 0;bool isDark = false;void setup() {  pinMode(LED_PIN, OUTPUT);  wireless.begin();  wireless.setChannel(125);  wireless.openWritingPipe(addresses[0]);  wireless.openReadingPipe(1, addresses[1]);  wireless.setPALevel(RF24_PA_MIN);  wireless.startListening();}void loop() {  int value = analogRead(POTENTIOMETER_PIN) / 171;   if (value != ledCount) {    ledCount = value;    wireless.stopListening();    wireless.write(&ledCount, sizeof(ledCount));    delay(100);    wireless.startListening();  }   if (wireless.available()) {    wireless.read(&isDark, sizeof(isDark));    digitalWrite(LED_PIN, isDark);  }  delay(10);}
#include <SPI.h>#include <nRF24L01.h>#include <RF24.h>#define PHOTORESISTOR_PIN A0#define THRESHOLD 550RF24 wireless(4849);const byte addresses [][6= {"node1""node2"};int ledPins[] = {65432};int ledCount = 0;bool isDark = false;void setup() {  for (int i = 0; i < 5; i++) {    pinMode(ledPins[i], OUTPUT);  }  wireless.begin();  wireless.setChannel(125);  wireless.openWritingPipe(addresses[1]);  wireless.openReadingPipe(1, addresses[0]);  wireless.setPALevel(RF24_PA_MIN);  wireless.startListening();}void loop() {  bool value = analogRead(PHOTORESISTOR_PIN) < THRESHOLD;   if (value != isDark) {    isDark = value;    wireless.stopListening();    wireless.write(&isDark, sizeof(isDark));    delay(100);    wireless.startListening();  }   if (wireless.available()) {    wireless.read(&ledCount, sizeof(ledCount));    for (int i = 0; i < 5; i++) {      digitalWrite(ledPins[i], i < ledCount);    }  }  delay(10);}
scarica il file
